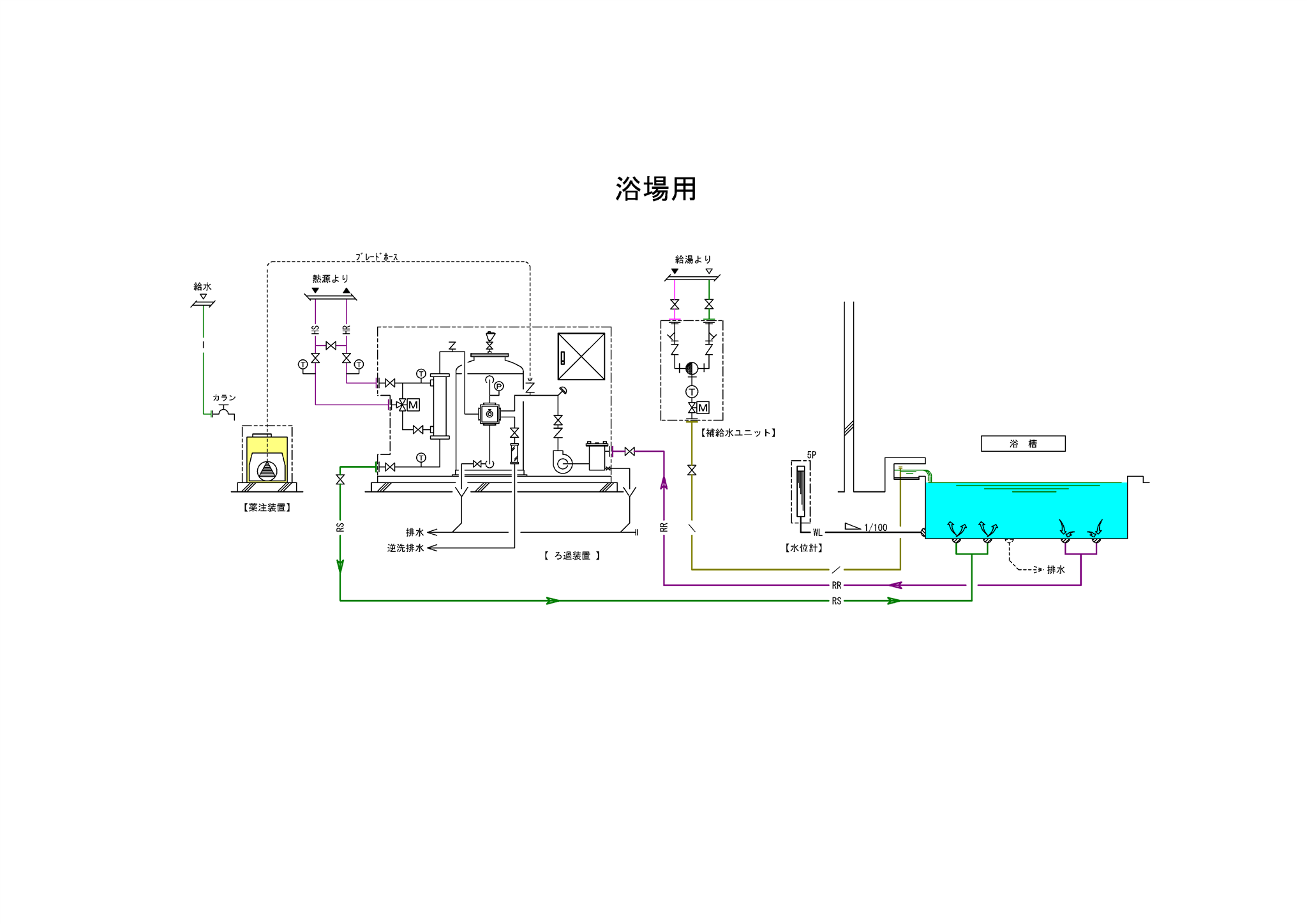

浴場用ろ過装置 BATH
浴場用LEYシリーズのろ過装置は、小型浴槽からスーパー銭湯・スポーツクラブ等の大浴場まで対応した高機能ろ過装置です。
現場に合わせて設計・製作が可能です。
LEYA-N型 ユニットタイプ
| ろ過タンク | 材質：SS400 塗装：内面 エポキシ粉体焼付又はエポキシ樹脂 外面 メラミン焼付又は錆止めの上SOP（5Y7/1） |
|---|---|
| ろ過材 | アクアライト |
| 操作弁 | 電動五方弁 |
| ろ過ポンプ | 自吸式 |
| ヘアーキャッチャー | 材質：SUS304、SUSバスケット付き |
| 備考 | ろ過タンク、操作弁、ろ過ポンプ、ヘアーキャッチャー、熱交換器、温度センサー、制御盤をユニットとして組み込み。 ユニット内の配線は接続済み。 |
シリーズ
| 型式 | ろ過 能力 |
ポンプ 出力 |
前面 操作弁 |
熱交換器 (kw) (kcal/H) |
幅 | 奥行 | 高さ | 搬入 重量 |
運転 重量 |
制御盤 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LEYA-1SN-3WL | 4㎥/H | 0.4kw | 32A | 23.26 | 20,000 | 1,150 | 940 | 1,605 | 295kg | 455kg |
|
| LEYA-1N-3WL | 6㎥/H | 0.75kw | 32A | 34.89 | 30,000 | 1,250 | 980 | 1,780 | 350kg | 610kg | |
| LEYA-2N-3WL | 10㎥/H | 1.5kw | 40A | 58.15 | 50,000 | 1,300 | 1,070 | 1,795 | 390kg | 780kg | |
| LEYA-3N-3WL | 15㎥/H | 1.5kw | 50A | 87.23 | 75,000 | 1,470 | 1,210 | 1,840 | 470kg | 1,040kg | |
| LEYA-4N-3WL | 20㎥/H | 2.2kw | 50A | 116.30 | 100,000 | 1,480 | 1,240 | 1,900 | 495kg | 1,170kg | |
| LEYA-5N-3WL | 25㎥/H | 2.2kw | 65A | 145.38 | 125,000 | 1,650 | 1,360 | 1,910 | 580kg | 1,360kg | |
| LEYA-6N-3WL | 30㎥/H | 3.7kw | 65A | 174.45 | 150,000 | 1,800 | 1,470 | 1,940 | 650kg | 1,665kg | |
| LEYA-7N-3WL | 40㎥/H | 3.7kw | 80A | 232.60 | 200,000 | 1,900 | 1,630 | 1,955 | 725kg | 2,010kg | |
| LEYA-8N-3WL | 50㎥/H | 5.5kw | 80A | 290.75 | 250,000 | 2,000 | 1,730 | 2,155 | 950kg | 2,590kg | |
| LEYA-9N-3WL | 60㎥/H | 5.5kw | 100A | 348.90 | 300,000 | 2,150 | 1,910 | 2,175 | 1,080kg | 3,075kg | |
LEYAS-N型 ユニットタイプ（低価格）
浴場用LEYAS型ろ過装置は、時代のニーズに合わせた高性能・低価格を重視し、かつユニット化による現場での工事を軽減・省スペース化を実現した画期的なろ過装置です。
| ろ過タンク | 材質：SUS304 塗装：外面 メラミン焼付 |
|---|---|
| ろ過材 | アクアライト |
| 操作弁 | 電動三方弁×２台 |
| ろ過ポンプ | 自吸式 |
| ヘアーキャッチャー | 材質：SUS304、SUSバスケット付き |
| 備考 | ろ過タンク、操作弁、ろ過ポンプ、ヘアーキャッチャー、熱交換器、温度センサー、制御盤をユニットとして組み込み。ユニット内の配線は接続済み。 |
シリーズ
| 型式 | ろ過 能力 |
ポンプ 出力 |
前面 操作弁 |
熱交換器 (kw) (kcal/H) |
幅 | 奥行 | 高さ | 搬入 重量 |
運転 重量 |
制御盤 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| カバーなし |
|
||||||||||
| LEYAS-1SSN-3WL | 2㎥/H | 0.25kw | 25A | 11.63 | 10,000 | 1,075 | 895 | 1,375 | 265kg | 300kg | |
| LEYAS-1SN-3WL | 4㎥/H | 0.4kw | 32A | 23.26 | 20,000 | 1,125 | 1,000 | 1,375 | 310kg | 365kg | |
| LEYAS-1N-3WL | 6㎥/H | 0.4kw | 32A | 34.89 | 30,000 | 1,210 | 1,000 | 1,475 | 375kg | 460kg | |
| LEYAS-2N-3WL | 10㎥/H | 0.75kw | 40A | 58.15 | 50,000 | 1,280 | 1,065 | 1,475 | 455kg | 565kg | |
| LEYAS-3N-3WL | 15㎥/H | 1.5kw | 50A | 87.23 | 75,000 | 1,425 | 1,145 | 1,475 | 595kg | 770kg | |
| LEYAS-4N-3WL | 20㎥/H | 1.5kw | 50A | 116.31 | 100,000 | 1,525 | 1,235 | 1,570 | 685kg | 955kg | |
| カバー付き | |||||||||||
| LEYAS-1SSN-3WL(H) | 2㎥/H | 0.25kw | 25A | 11.63 | 10,000 | 1,150 | 800 | 1,475 | 385kg | 425kg | |
| LEYAS-1SN-3WL(H) | 4㎥/H | 0.4kw | 32A | 23.26 | 20,000 | 1,200 | 900 | 1,475 | 440kg | 495 kg | |
| LEYAS-1N-3WL(H) | 6㎥/H | 0.4kw | 32A | 34.89 | 30,000 | 1,300 | 900 | 1,575 | 500kg | 585 kg | |
| LEYAS-2N-3WL(H) | 10㎥/H | 0.75kw | 40A | 58.15 | 50,000 | 1,350 | 950 | 1,575 | 590kg | 700 kg | |
| LEYAS-3N-3WL(H) | 15㎥/H | 1.5kw | 50A | 87.23 | 75,000 | 1,550 | 1,050 | 1,575 | 765kg | 950 kg | |
| LEYAS-4N-3WL(H) | 20㎥/H | 1.5kw | 50A | 116.31 | 100,000 | 1,650 | 1,100 | 1,625 | 860kg | 1,135 kg | |
